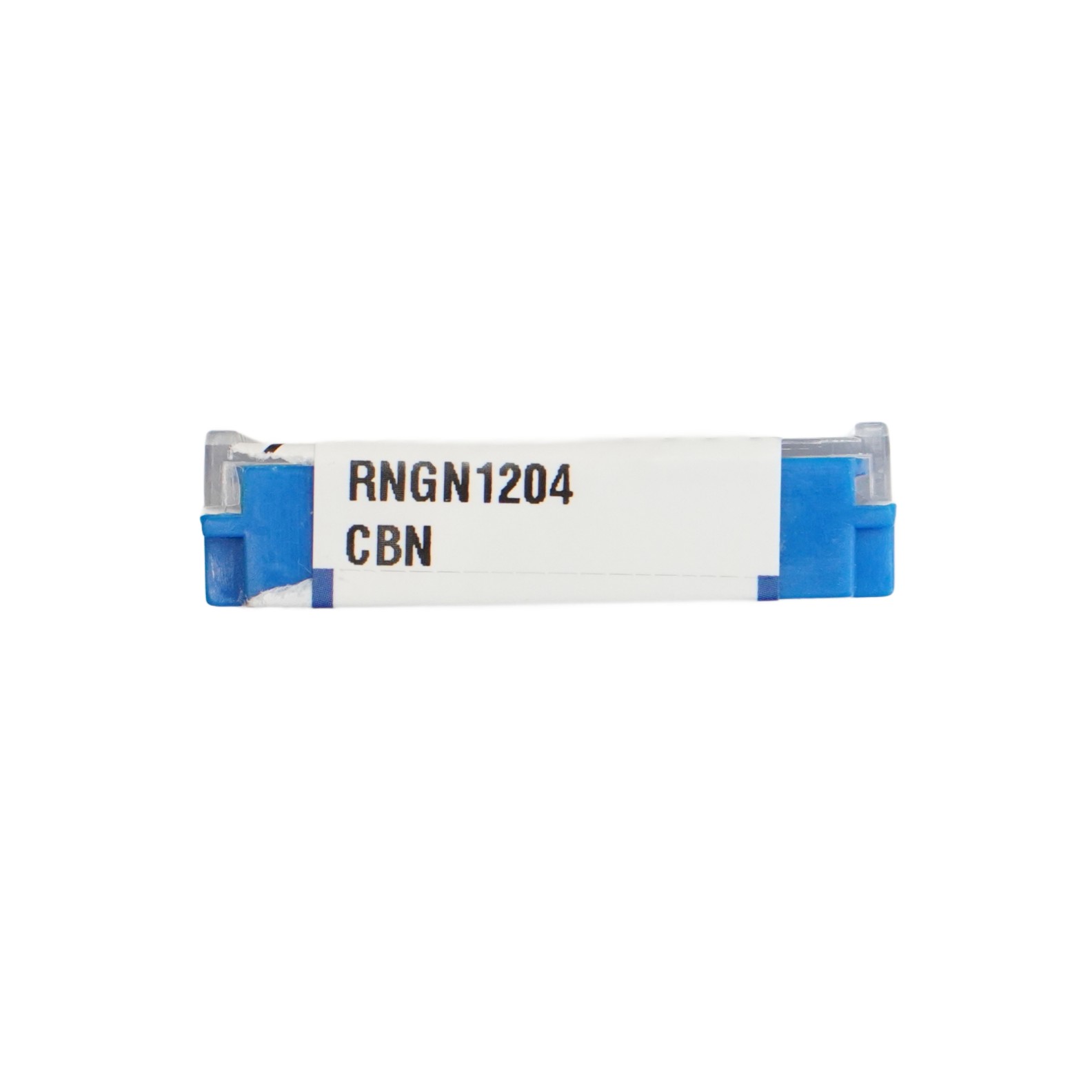

Płytka Wieloostrzowa Tokarska RNGN1204 CBN BORAZON – 1 szt

Płytka Wieloostrzowa Okrągła RNGN 1204 CBN – 1 sztuka

Wykorzystaj pełen potencjał obróbki najtwardszych materiałów z RALMETAL

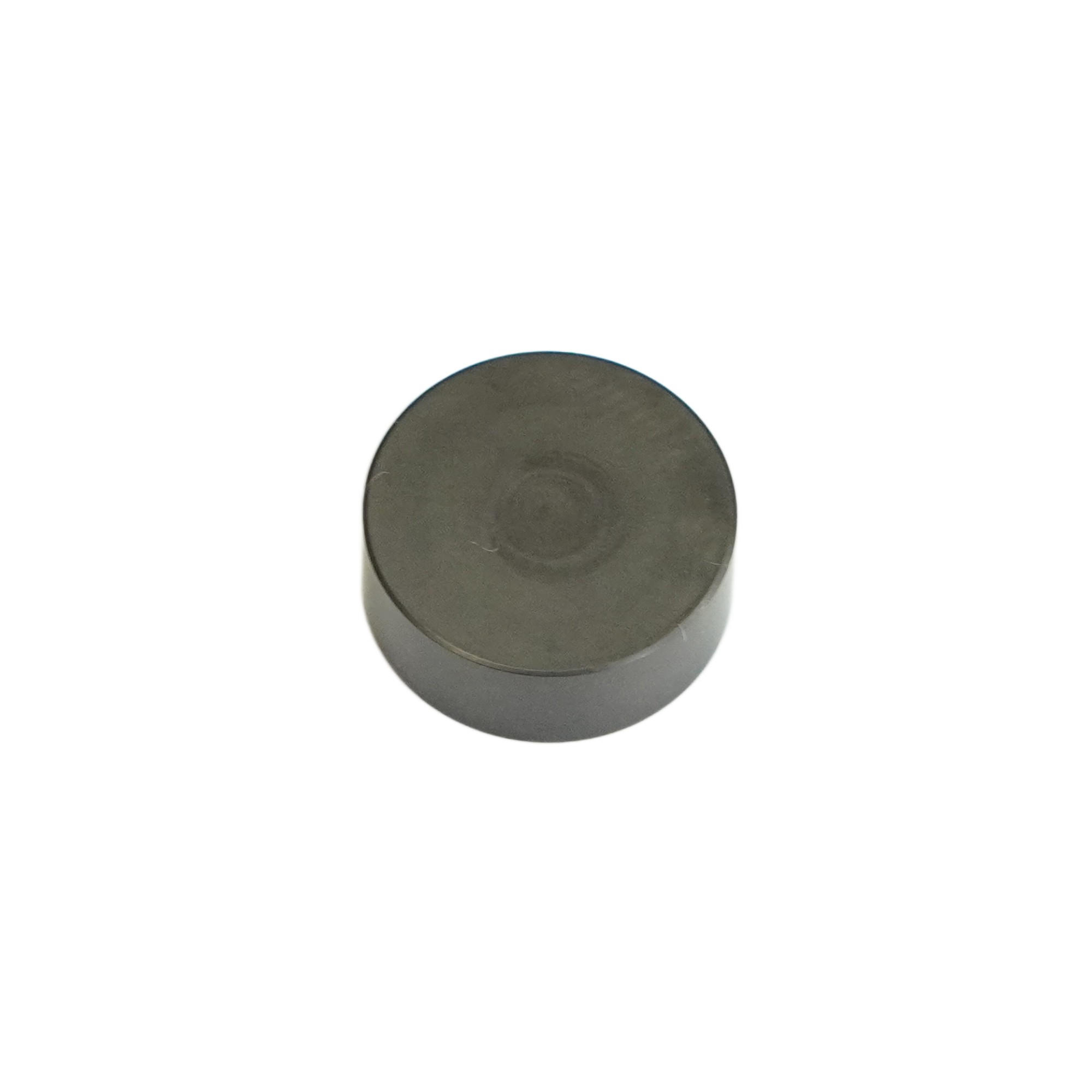

Okrągła płytka skrawająca RNGN 1204 CBN została przeznaczona do wydajnego toczenia materiałów o bardzo wysokiej twardości i odporności na ścieranie. Wykonanie z polikrystalicznego kubicznego azotku boru – PCBN/CBN – zapewnia wysoką trwałość krawędzi, stabilność wymiarową oraz możliwość pracy z dużymi prędkościami skrawania.

CBN jest jednym z najtwardszych materiałów stosowanych na ostrza skrawające. Szczególnie dobrze sprawdza się podczas obróbki stali hartowanych, żeliwa, stopów żeliwa o podwyższonej twardości, materiałów spiekanych oraz powierzchni napawanych.

Płytka może być stosowana do obróbki materiałów o twardości dochodzącej do około 65 HRC, w zależności od rodzaju obrabianego materiału, stabilności maszyny, parametrów skrawania oraz charakteru obróbki.

Okrągła geometria płytki zapewnia bardzo wysoką wytrzymałość krawędzi skrawającej. Siły występujące podczas obróbki są rozkładane na większej długości ostrza, dzięki czemu płytka dobrze sprawdza się przy toczeniu zgrubnym, profilowaniu oraz obróbce wymagającej zwiększonej odporności na obciążenia mechaniczne.

Parametry techniczne:

• Geometria płytki: RNGN 1204

• Pełne oznaczenie rozmiaru: RNGN 120400

• Kształt płytki: okrągły

• Materiał ostrza: CBN/PCBN – polikrystaliczny kubiczny azotek boru

• Wykonanie: pełna płytka CBN/PCBN, bez lutowanych naroży skrawających

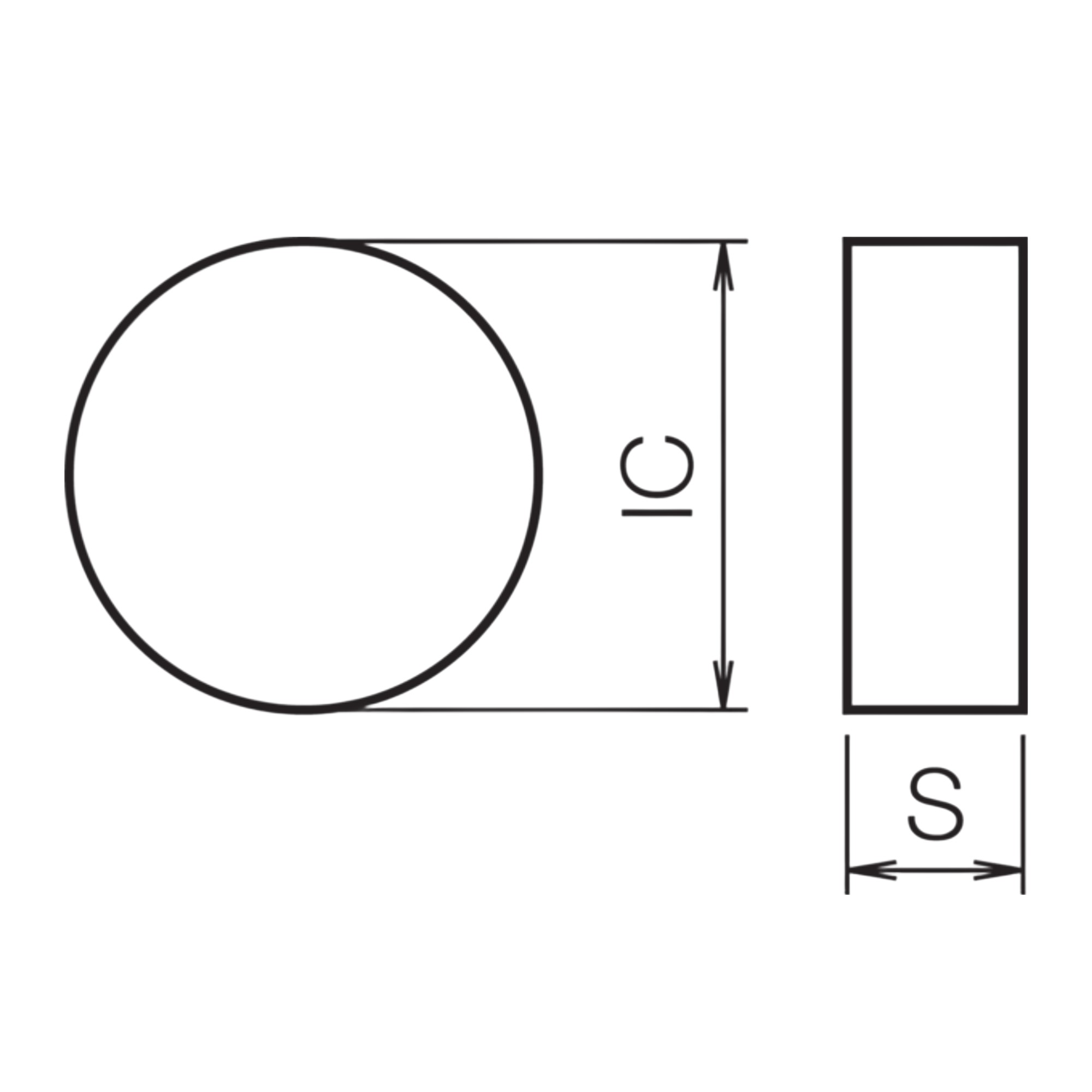

• Średnica płytki: 12,7 mm

• Grubość płytki: 4,76 mm

• Kąt przyłożenia: 0° – płytka negatywna

• Kąt natarcia płytki: 0°

• Otwór mocujący: brak

• Powłoka: brak

• Liczba możliwych ustawień ostrza: do 12 pozycji, zależnie od zastosowanego uchwytu i szerokości zużytej części krawędzi

• Rodzaj obróbki: toczenie zewnętrzne

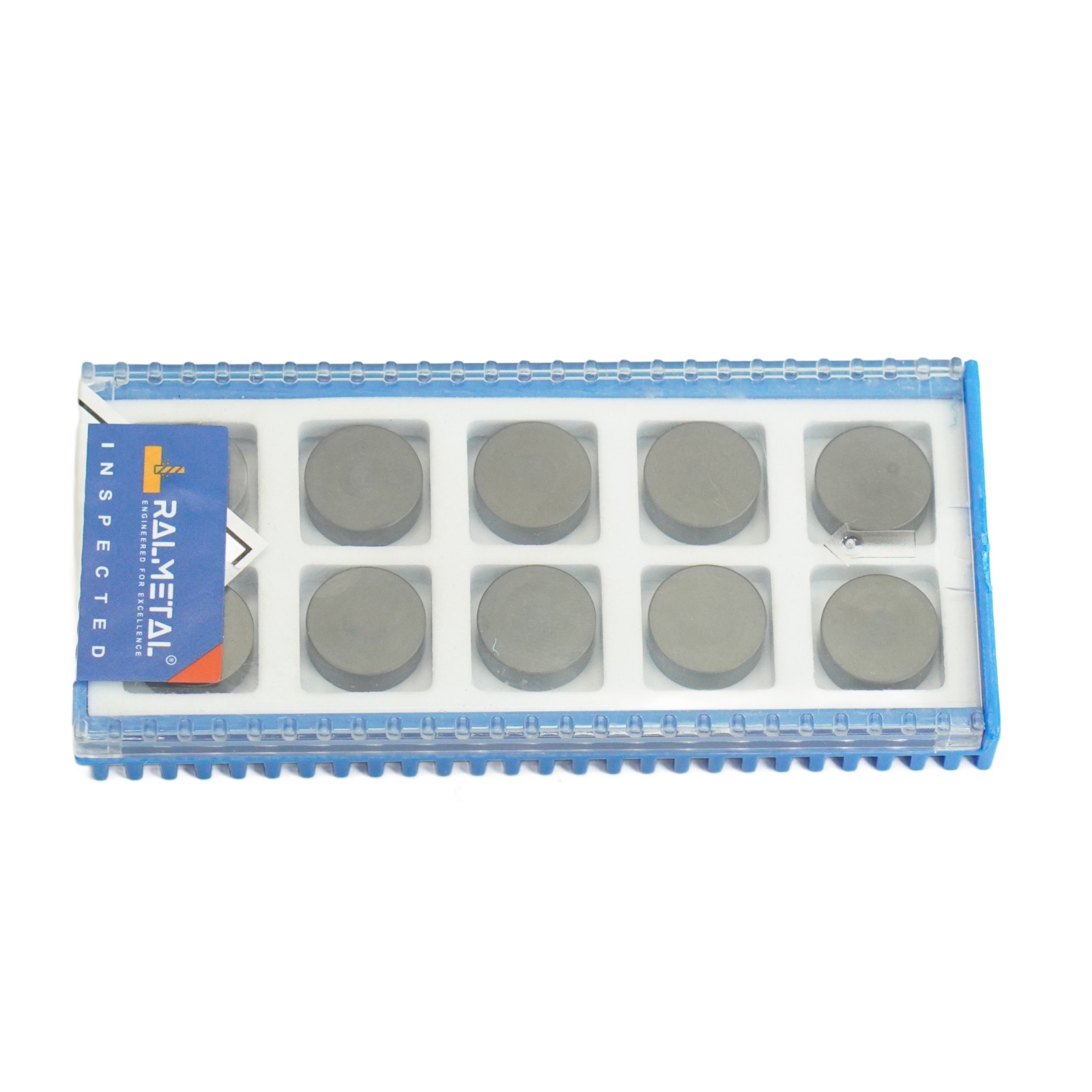

• Ilość w opakowaniu: 1 sztuka

Zalecane zastosowanie:

• stale hartowane,

• stale narzędziowe po obróbce cieplnej,

• stale nawęglane i indukcyjnie hartowane,

• żeliwo szare,

• żeliwo utwardzone i zabielone,

• żeliwo stopowe,

• materiały spiekane,

• stopy proszkowe,

• twarde napoiny i powłoki regeneracyjne,

• materiały żelazne o wysokiej odporności na ścieranie.

Płytka jest szczególnie polecana do toczenia elementów takich jak:

• wałki i czopy hartowane,

• pierścienie i bieżnie łożysk,

• koła zębate,

• tuleje,

• elementy przekładni,

• tarcze hamulcowe,

• utwardzane powierzchniowo części maszyn,

• elementy wykonane z żeliwa o podwyższonej twardości.

Kluczowe zalety:

• Pełne wykonanie z CBN/PCBN – materiał supertwardy znajduje się w całej części roboczej płytki, a nie tylko w postaci niewielkich, lutowanych wstawek.

• Bardzo wysoka odporność na zużycie – pozwala zachować stabilne wymiary i jakość powierzchni podczas obróbki materiałów hartowanych.

• Wytrzymała, okrągła geometria – brak naroży ogranicza ryzyko ich wykruszenia i umożliwia pracę przy większych obciążeniach.

• Wielokrotne indeksowanie – po zużyciu fragmentu ostrza płytkę można obrócić w uchwycie i wykorzystać kolejną część jej obwodu.

• Wysoka stabilność cieplna – płytka zachowuje właściwości skrawające w warunkach wysokiej temperatury powstającej podczas obróbki.

• Możliwość toczenia na twardo – w odpowiednio dobranych warunkach technologia CBN może zastąpić część operacji szlifowania.

• Precyzja i powtarzalność – ograniczone zużycie ostrza ułatwia utrzymywanie wymaganych tolerancji wymiarowych.

• Możliwość stosowania w obróbce ciągłej i przerywanej – zakres zastosowania zależy od stabilności układu oraz parametrów skrawania.

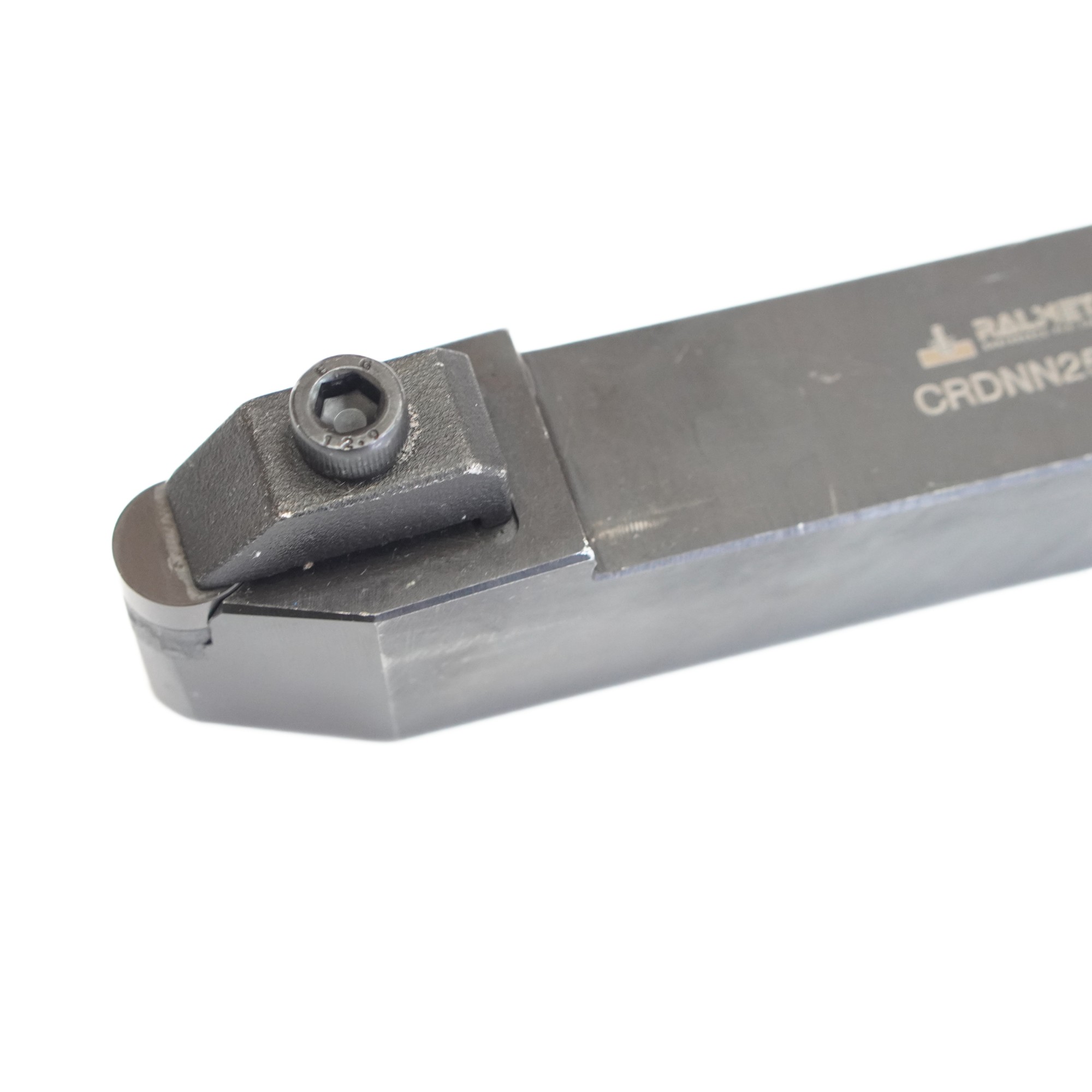

Płytka RNGN 1204 przeznaczona jest do uchwytów tokarskich wyposażonych w odpowiednie gniazdo dla okrągłych płytek o średnicy 12,7 mm, między innymi uchwytów z rodziny CRDNN 2525 M12-04.

Ważne zalecenia dotyczące użytkowania

Podczas toczenia płytkami CBN należy zapewnić możliwie wysoką sztywność obrabiarki, uchwytu i zamocowania detalu. Należy ograniczyć drgania oraz bicie obrabianego przedmiotu.

W przypadku obróbki stali hartowanych i żeliwa płytki CBN są najczęściej stosowane na sucho. Nagłe lub nieregularne chłodzenie może powodować szok termiczny i zwiększać ryzyko uszkodzenia ostrza. Dobór chłodzenia należy każdorazowo dostosować do materiału, rodzaju operacji oraz warunków pracy.

Cena dotyczy jednej sztuki płytki skrawającej RNGN 1204 CBN.
